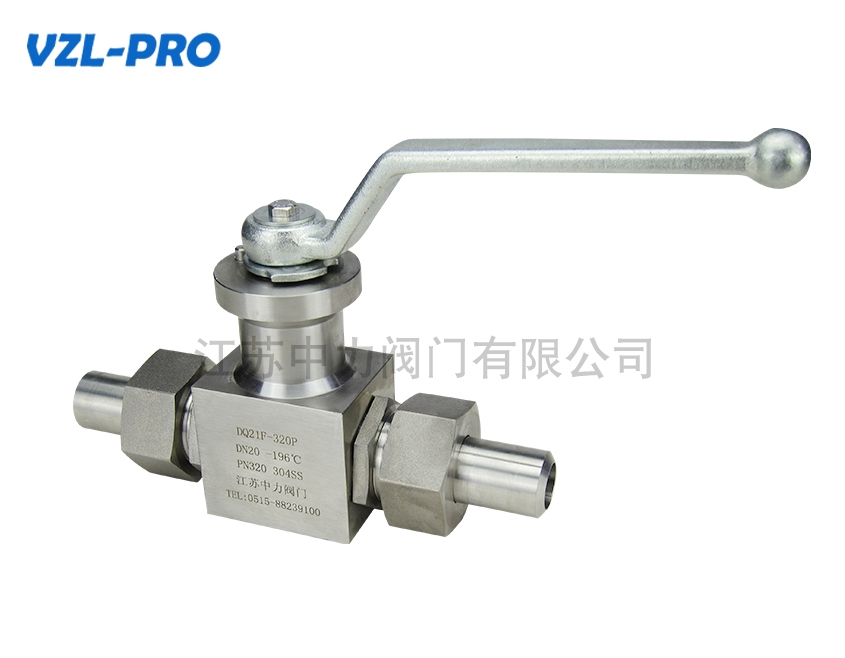

LNG 低温球阀产品参数

1、产品品牌：江苏中力

2、产品型号：DQ61F

3、用  途：截止

4、公称口径：DN6-DN80

5、压力环境：高 压

6、主要材质：不锈钢316SS

7、类型(通道位置)：直 通

8、工作温度：低温

9、驱动方式：手 动

LNG 低温球阀的结构特点：

 1、LNG 低温球阀的阀杆应设计为防吹出结构。低温工况频繁操作的阀门，其内件应能避免引起卡阻、咬合和擦伤等。低温阀阀体在满足强度要求时，对不同壁厚的阀体连接应逐渐过渡，避免壁厚突变引起应力集中。壁厚设计不当会引起焊接裂纹。

 2、LNG 低温球阀的阀盖设计成便于保冷的加长结构。阀盖的长颈部分可采用与本体材质相同的无缝钢管对焊到阀盖和填料箱上，焊后应进行热处理以消除应力。阀杆与长颈部分的间隙应按尽可能小的对流热损失设计，但间隙对填料函温度影响很小，阀盖长度和阀径厚度是影响填料函温度的主要因素。加长阀盖下部焊接滴水盘，可防止冷凝水进入保冷层，避免或减少保温层下腐蚀。

LNG 低温球阀的设计要素：

1）根据LNG 介质特性和-163℃工作温度选用合适的相容材料。

2）采用柔性密封结构。

3）采用合理的防火结构和防超压结构。

4）金属零部件在加工过程中进行深冷工艺处理。

5）进行低温试验。
